SSG-10 TDC-Kit

Unsere 8-teilige SSG-10 TDC-Lösung für Anfänger und Profis der SSG-10.
Durch diese einzigartige Konstruktion haftet das Kit von selbst an der Hop-Up-Einheit, Klebstoff, Klebeband oder Epoxidharz sind nicht erforderlich, was es für eine besonders einfache Installation prädestiniert.
Dieses Set ermöglicht die präzise Einstellung des Hop-Up-Systems über ein Drehrad am Außenlauf und verbessert Reichweite und Genauigkeit Ihrer SSG-10 deutlich. Auch schwere BBs lassen sich problemlos abfeuern. Das Komplettset inklusive Bohrer ist ein sehr umfangreiches Angebot zu einem äußerst günstigen Preis.

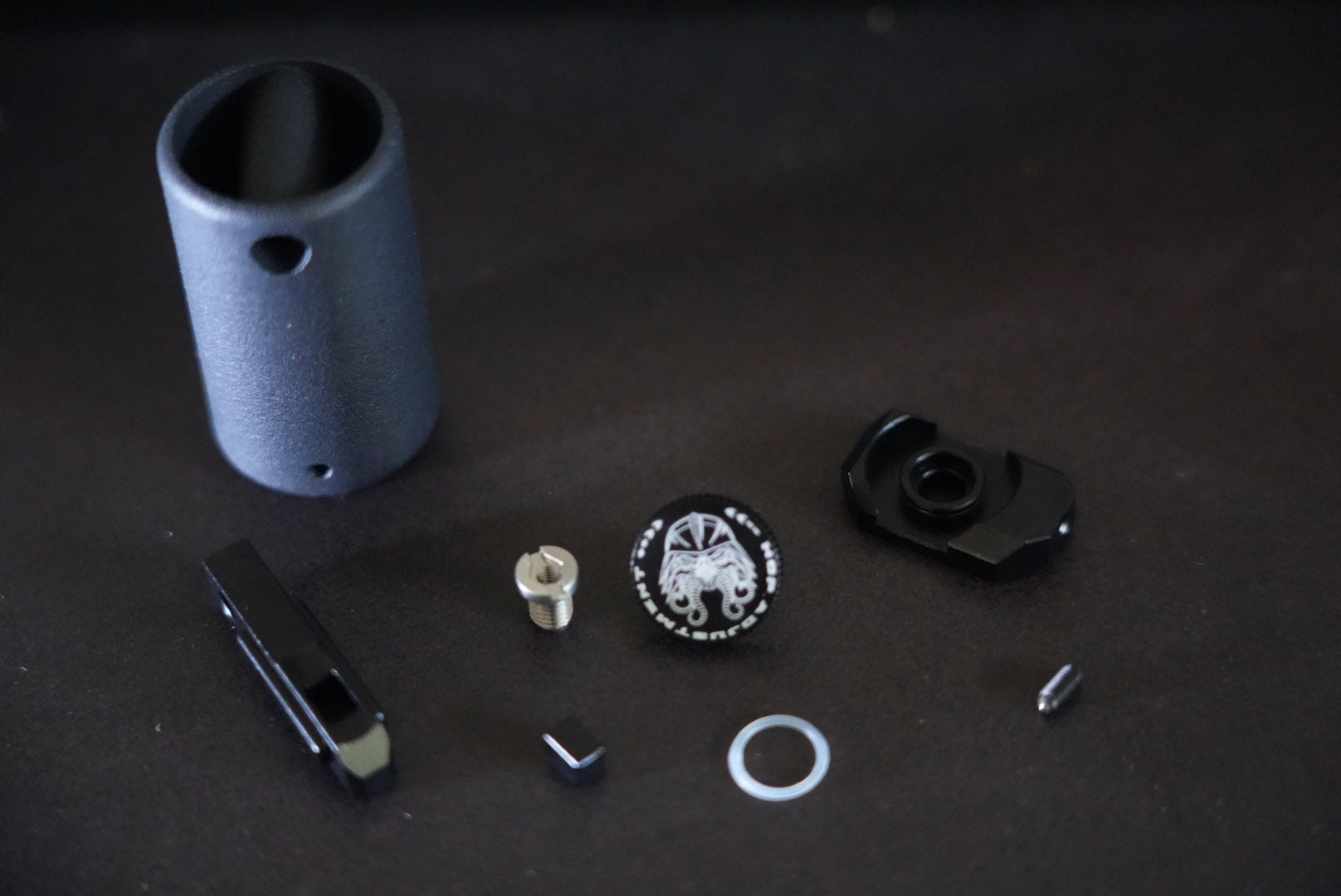

Das TDC-Kit besteht aus 4 CNC-gefrästen Aluminiumteilen, 1 Edelstahlteil, 1 Kugelbolzen-Schraube für das Einstellrad, 1 O-Ring für das Radgehäuse (falls Sie keine Klickmechanik, sondern eine Feineinstellung wünschen) und 1 Bohrwerkzeug zum präzisen Bohren eines 6-mm-Lochs.
SSG-10 Außenlauf zur Montage dieses Kits.

Der aus CNC-gefrästem Aluminium gefertigte Arm:
Dieser Hebel passt exakt in das serienmäßige Hop-Up-System Ihres SSG-10 und wurde mehrfach als Prototyp entwickelt, um eine präzise Passform zwischen den beiden Teilen des Hop-Up-Systems zu gewährleisten. Die seitlichen Flügel des Hebels greifen exakt in die Aussparungen der Hop-Up-Einheit, sodass der Hebel stets gerade im System sitzt.

Die CNC-gefräste Aluminium-Nub:
Der Nub verfügt über eine große Auflagefläche, um das Bucking-Patch nach oben zu drücken und nutzt dessen gesamte Länge, um die BB anzuheben. Dieser Nub funktioniert am besten mit dem Standard-SSG-10-Autobot-Bucking und Buckings mit einer großen Auflagefläche, wie z. B. unserem SR-Hop Bucking oder dem Modify X-Range Bucking usw.
Der Noppenring ist so präzise gefertigt, dass er minimales Spiel im Hop-Up-Arm aufweist und dadurch automatisch die optimale TDC-Bewegung (Top Down Center) und den besten Druck auf das Hop-Up-Gummi gewährleistet. Dies garantiert präzise, ​​weite und exakte Schüsse. Unsere Maschinen und Komponenten sind bekannt für ihre überragende Passgenauigkeit.

Das CNC-gefräste TDC-Radgehäuse aus Aluminium:

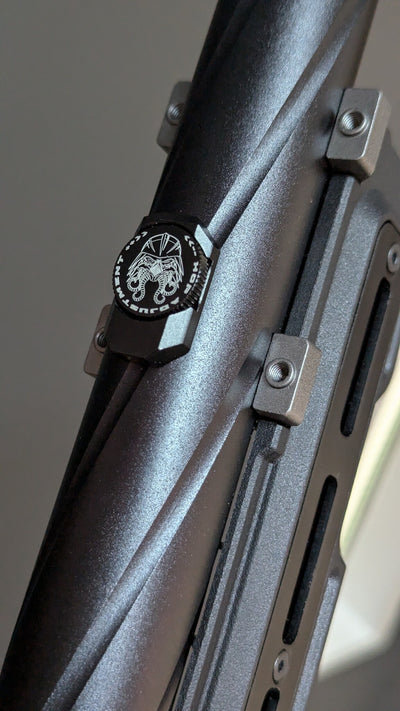

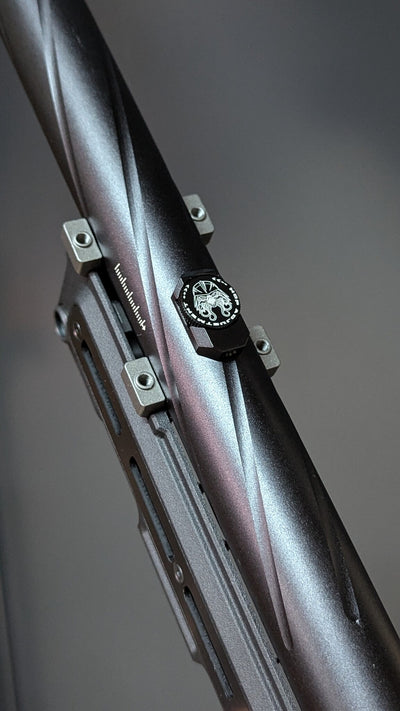

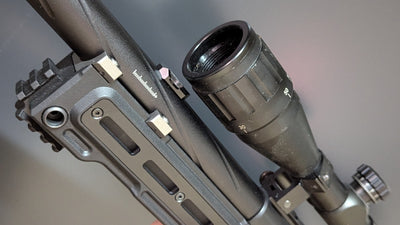

Das TDC-Radgehäuse sitzt auf dem Außenlauf und ist mit nur 4,80 mm Höhe so flach, dass viele Zielfernrohre darauf passen. Das Gehäuse ist für die Verwendung mit einem Kugelbolzen-Klickrad ausgelegt. Alternativ kann die Klickschraube entfernt und ein O-Ring für eine noch feinere Justierung verwendet werden. Das Gehäuse passt perfekt auf die runde Form des Außenlaufs und benötigt weder Klebstoff noch Klebeband für die Montage. Ein großer Vorteil unseres Sets ist die absolute Spielfreiheit zwischen Gehäuse und Außenlauf.
Das Gehäuse ist mit einer Schraube am Außenlauf befestigt und kann daher nur direkt auf den Außenlauf montiert werden.

Die Befestigungsschraube aus Edelstahl:
Dank des einzigartigen Stalker-Schraubendesigns lässt sich das TDC-Gehäuse direkt auf den Außenlauf schrauben. Zum Festziehen der Schraube kann ein kleiner Schlitzschraubendreher oder ein großer Schraubendreher verwendet werden. Die Schraube ist aus hochwertigem Edelstahl gefertigt und daher sehr robust.
Es wird empfohlen, etwas Loctide Rot auf die Schraube aufzutragen.

Das CNC-gefräste TDC-Rad aus Aluminium:
Das Einstellrad verfügt über eine geriffelte Kante, die beim Drehen des TDC-Rads ein Klicken ermöglicht. Das Gewinde des Rades ist so gefertigt, dass es präzise Klicks für die Hop-Up-Einstellung bietet. Falls Ihnen die Klicks nicht zusagen, können Sie die Kugelbolzenschraube im Gehäuse entfernen, sodass sich das Rad auf einem O-Ring im Inneren dreht. Abschließend sei noch erwähnt, dass das Rad mit einem STALKER-Logo sowie den Symbolen + und - versehen ist, um Ihnen die Drehrichtung zum Erhöhen oder Verringern des Hop-Ups zu verdeutlichen.

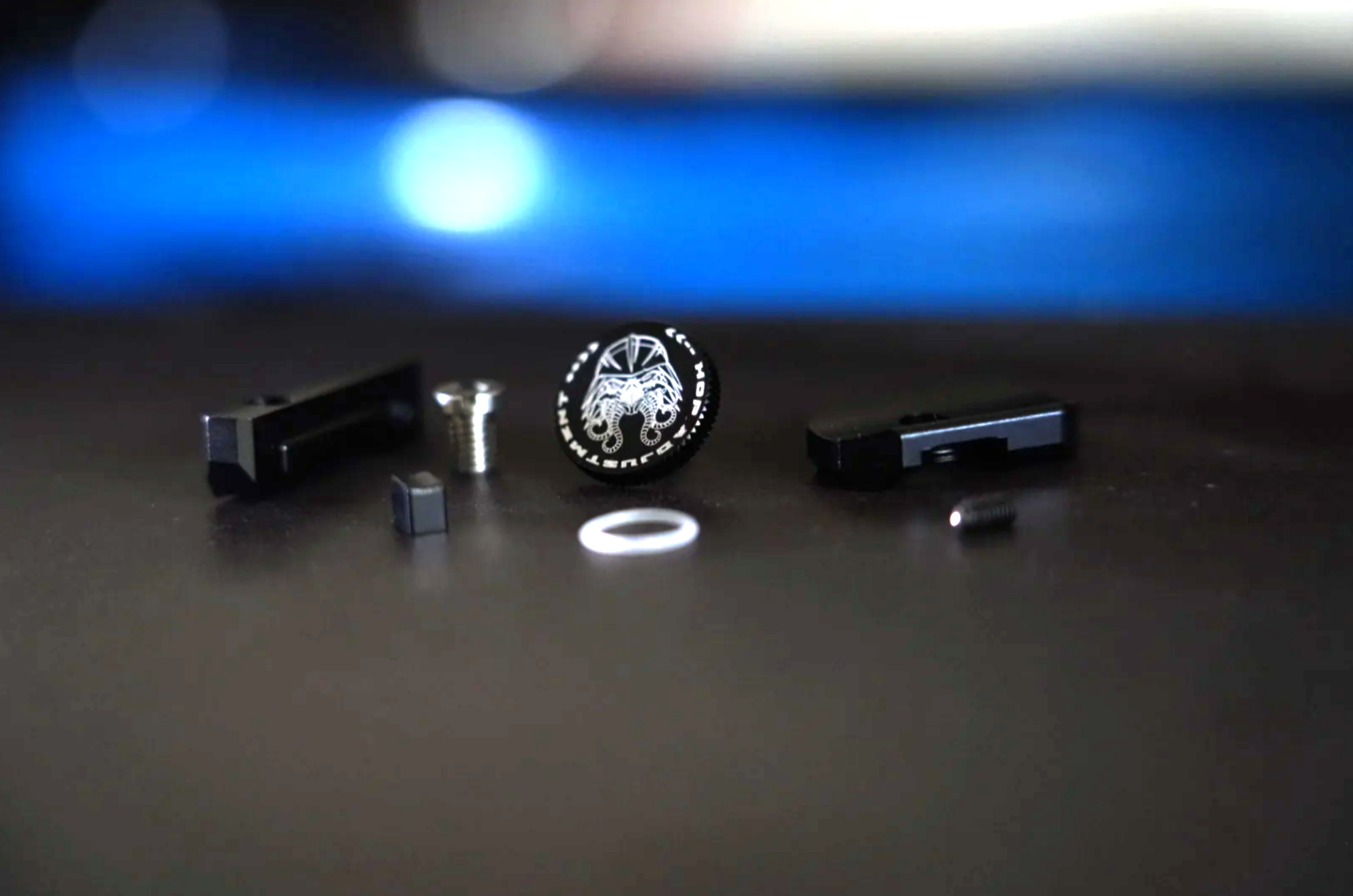

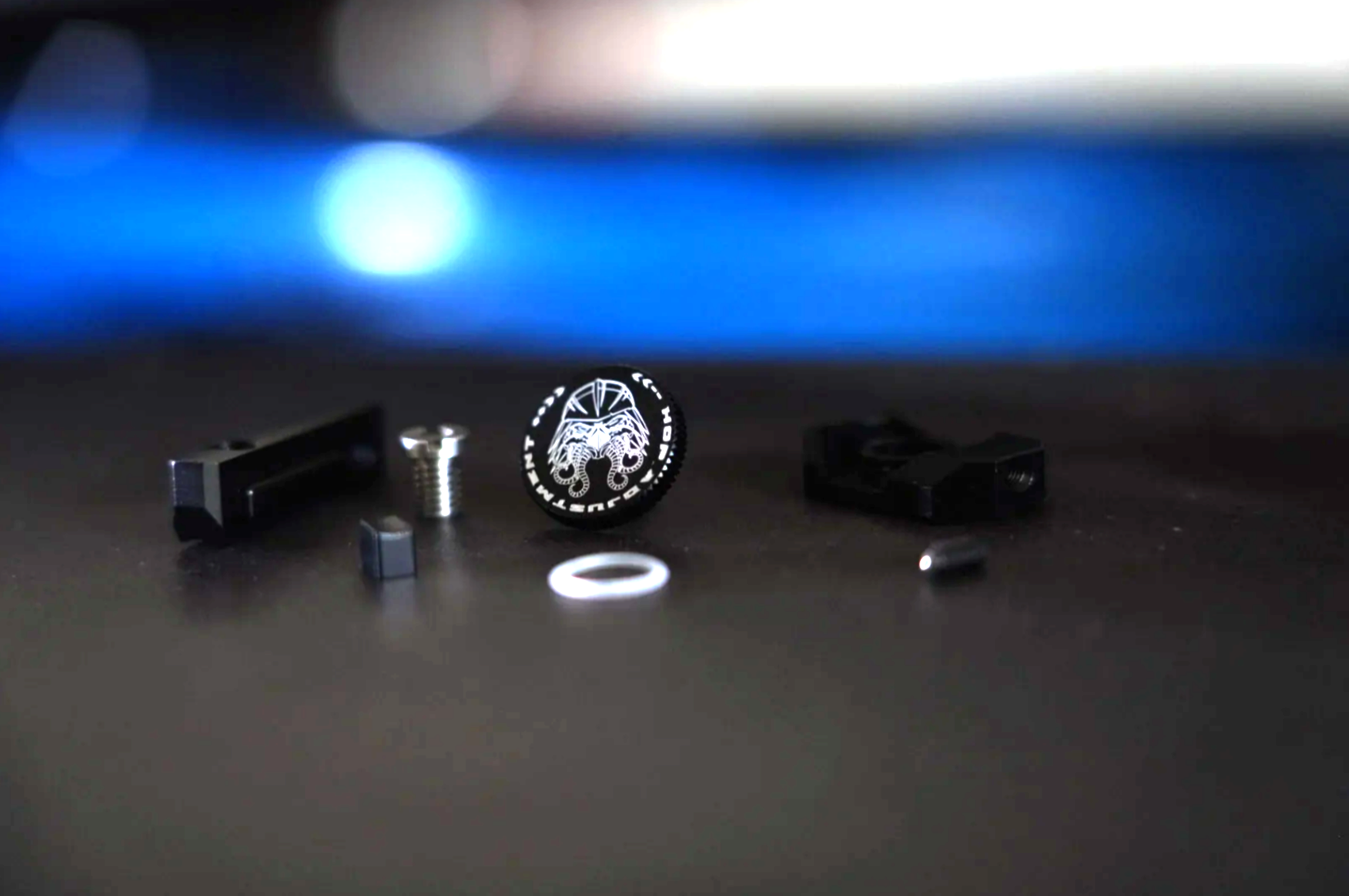

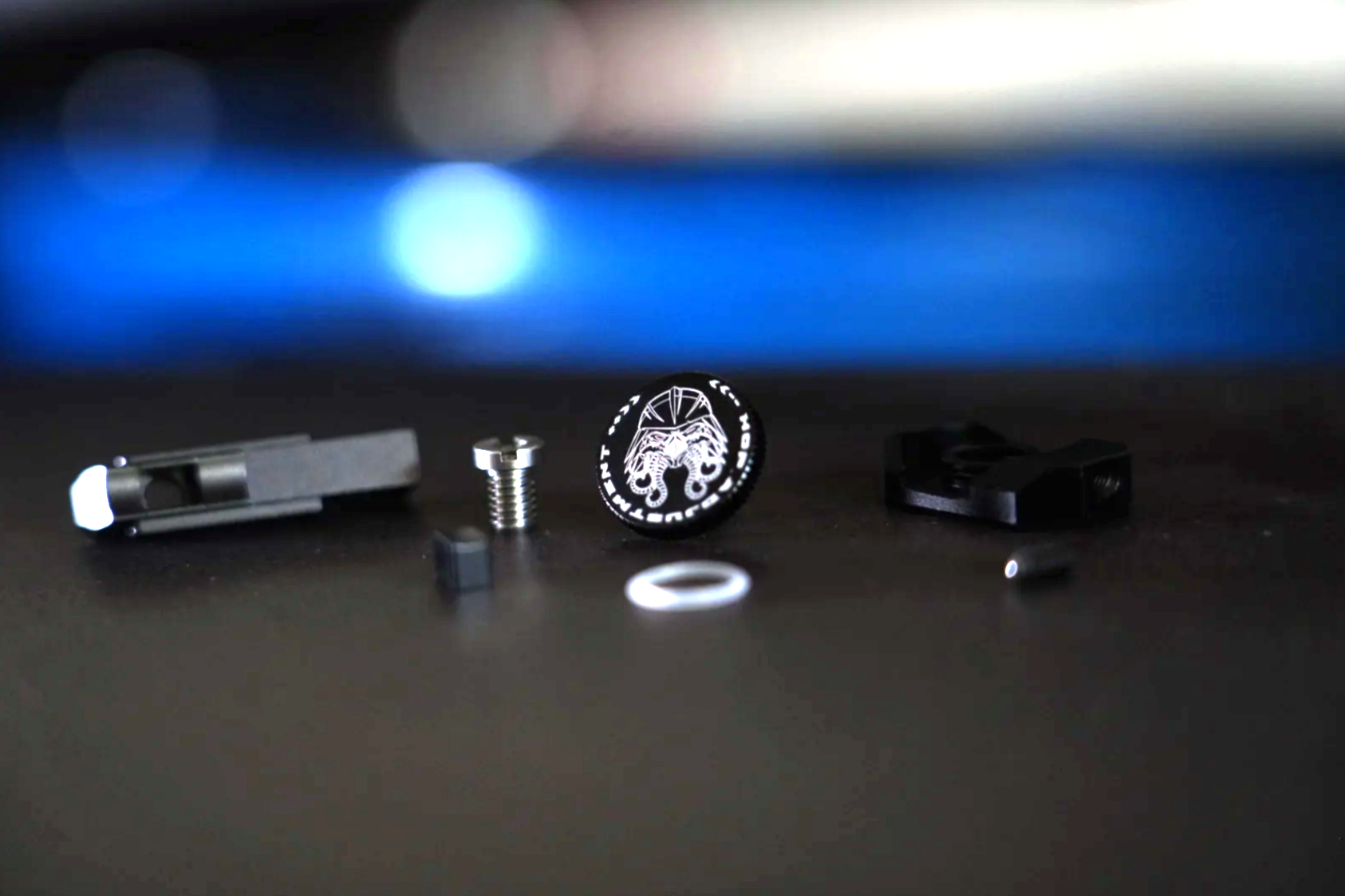

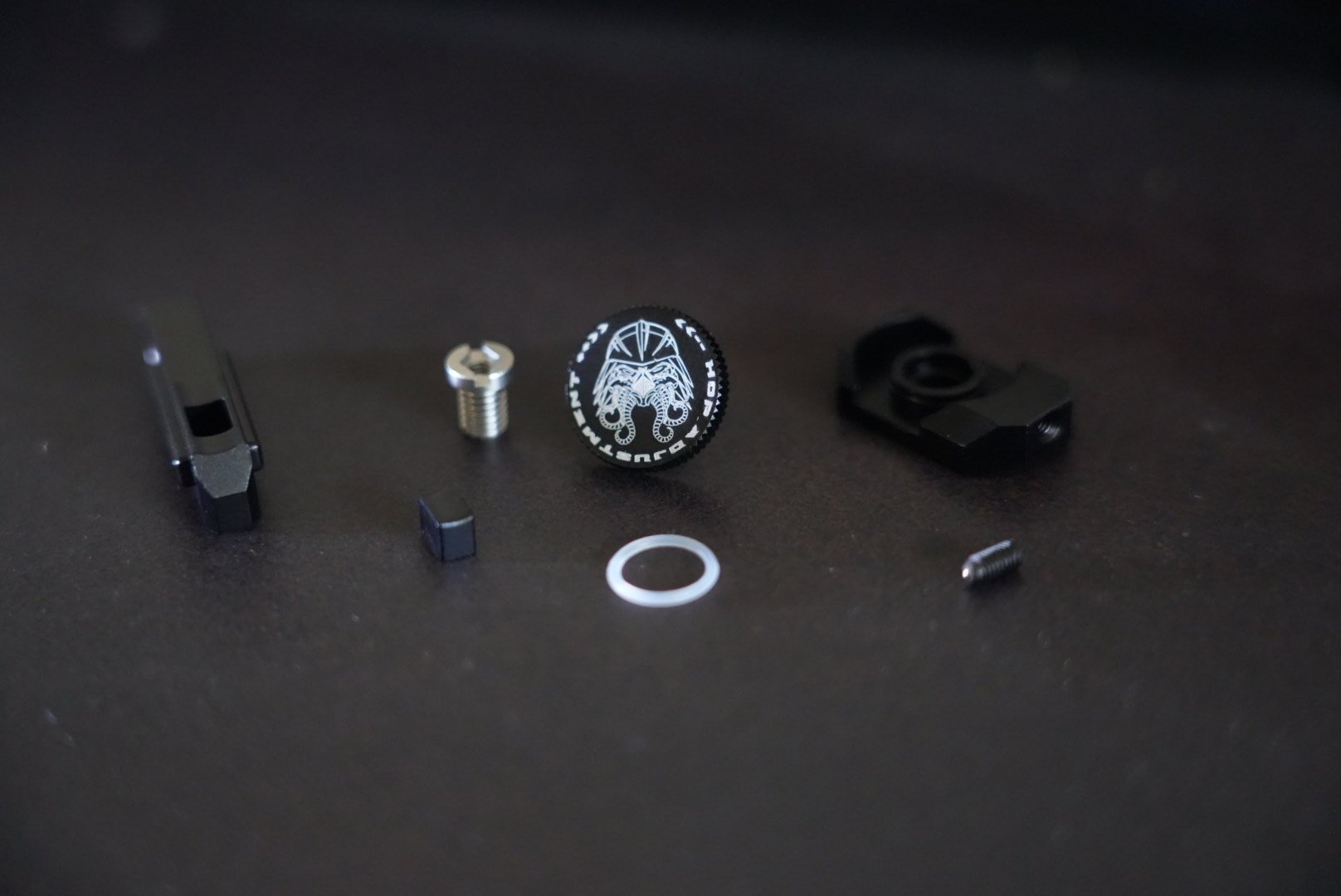

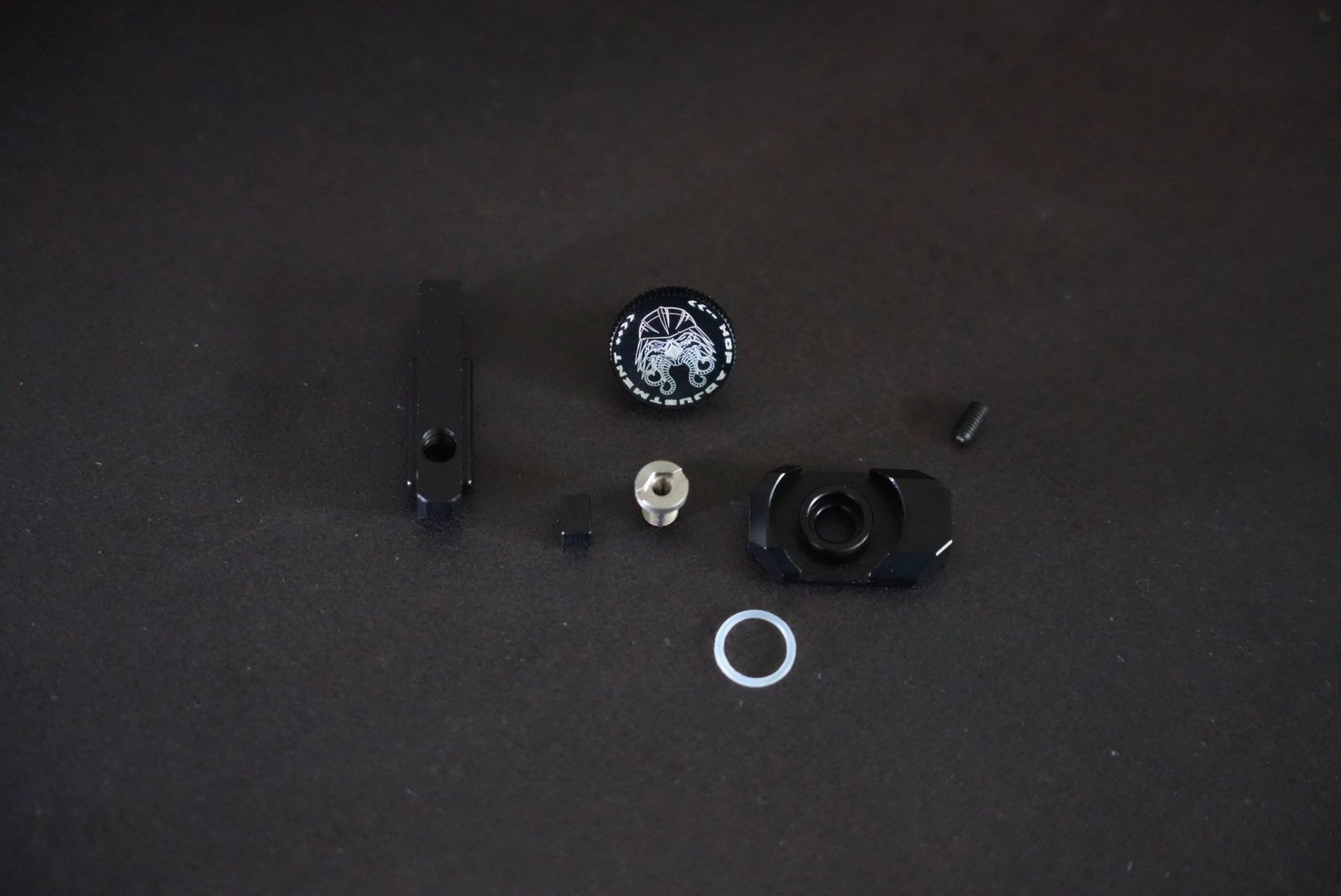

Dieses Set enthält die folgenden 8 Teile:

1x Hop-Arm

1x Hop-Arm-Nub

1x TDC-Radgehäuse

1x STALKER Gravurrad mit + und - Kennzeichnung

1x Edelstahlschraube

1x weißer O-Ring (für keine Einstellklicks)

1x Klicker-Kugelgewindetrieb (zur Einstellung der Klicks)

1x Bohrer-Installationswerkzeug

!!*EMPFOHLEN*!!

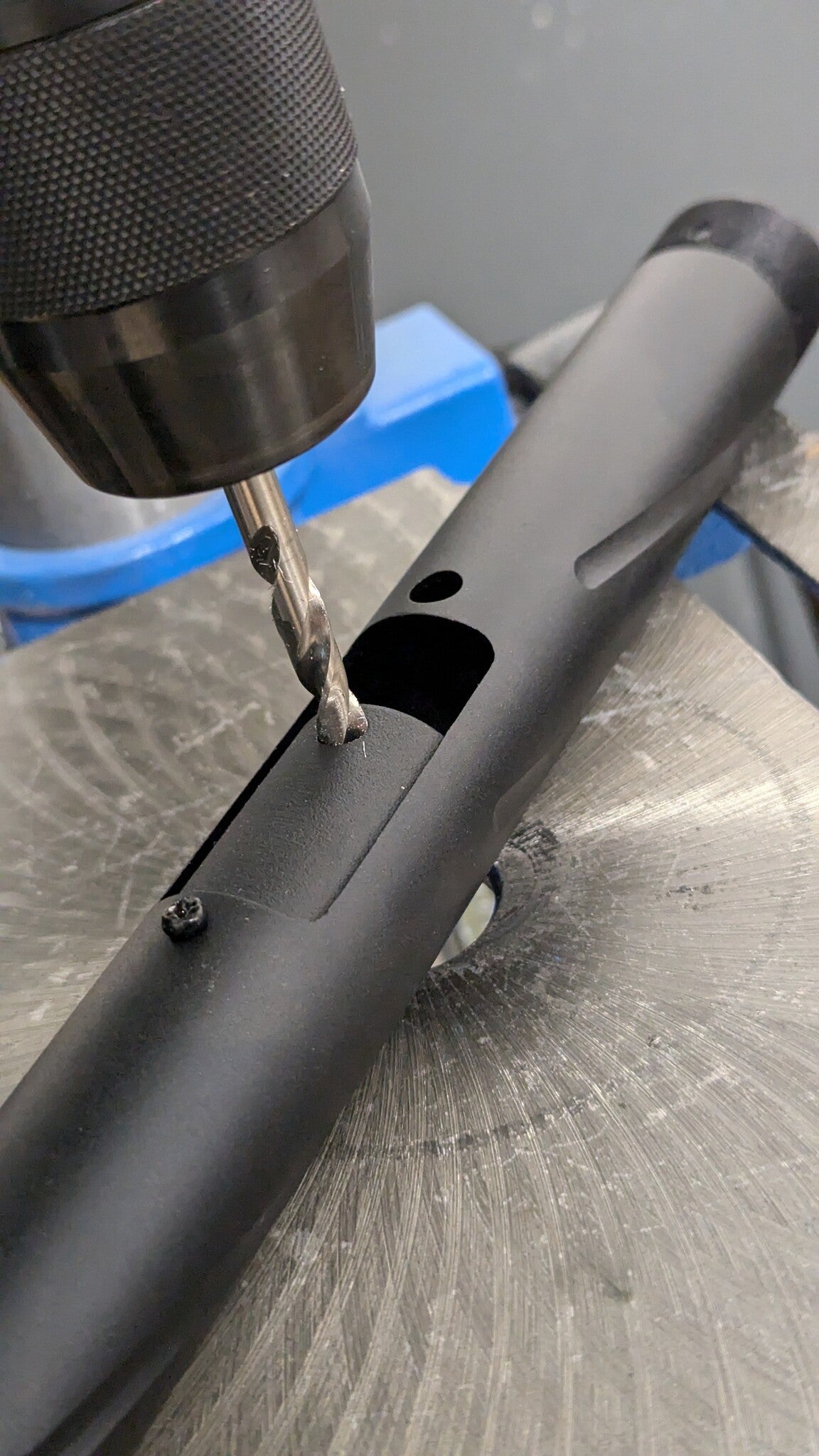

• VERWENDEN SIE EINEN HOCHWERTIGEN HSS-BOHRER 6MM ZUM BOHREN DES AUSSENLAUFS.
  (WIR VERWENDEN EINE BOSCH HSS BOHRMASCHINE)


• Bevor Sie die Kugelgelenkschraube für den Lenkradeinstellknopf im TDC-Gehäuse einbauen, tragen Sie Loctide Rot auf die Schraube auf und drehen Sie sie anschließend mit einem Innensechskantschlüssel, bis das Lenkrad klickt!
